Створные знаки типа "Колонна"
цена по запросу
-

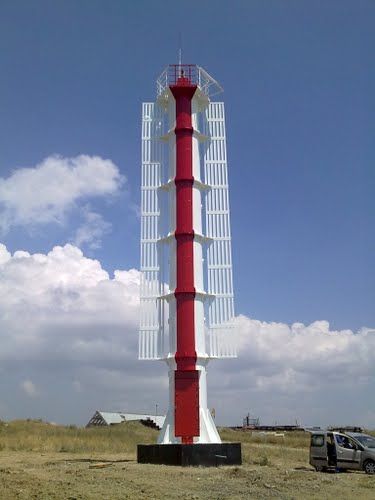

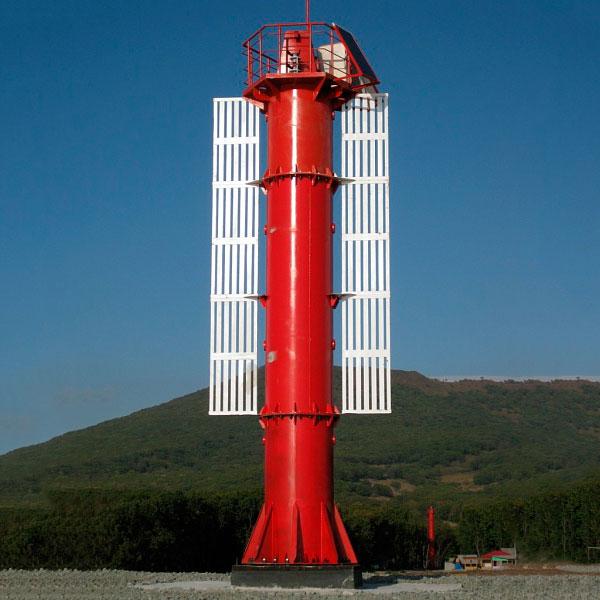

Створные знаки типа «Колонна» — это стальные цилиндрические колонны, которые предназначены для обеспечения судоходства в заданном направлении по прямолинейным участкам каналов, фарватеров, в узостях среди навигационных опасностей.Некоторые особенности конструкции:
- Верхняя часть знака имеет площадку с леерным ограждением, на которой установлены подфонарный столик, электрические фонари (светооптические аппараты), пассивный радиолокационный отражатель и грузоподъёмное устройство.
- Доступ на верхнюю площадку осуществляется по вертикальным трапам и переходным площадкам с леерным ограждением.
- Дневная видимость знака обеспечивается наличием створного щита и топовой фигуры, окрашенных в определённый цвет, контрастирующий с фоном, на который проецируется знак.
- Для увеличения чувствительности створа в тёмное время суток и обнаружения знака среди множества огней порта и города в средней части щита может быть установлена вертикальная светящая дорожка из различных источников света (люминесцентные и газосветные трубки, лампы накаливания, светодиодные источники и т. п.).

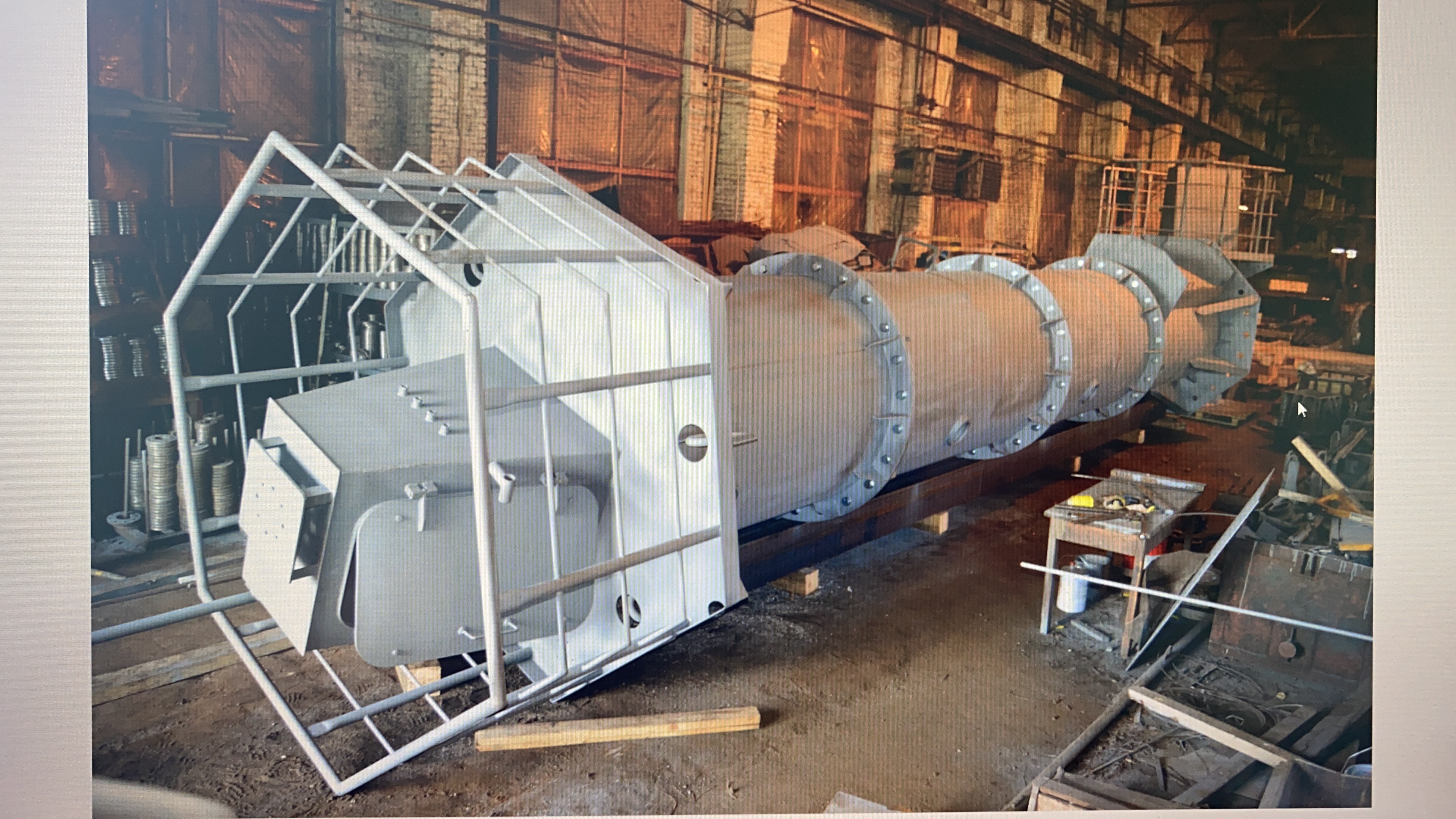

- Для удобства транспортирования и монтажа знак состоит из отдельных секций, соединяемых между собой с помощью крепёжных изделий.
-
Основные характеристики
Высота знака, м
7
9
11
Высота от основания знака до верхней площадки, м
7,0
9,5
11,0
Высота огня от основания знака, м
8,6
11,1
12,8
Размер щита, м
2,0x5,0
2,0x7,5
2,0x9,0
Площадь щита, м2
10,0
15,0
18,0
Масса знака без электрооборудования, кг
1700
2190
2500
Масса секции наибольшая, кг
770
800
Гарантийный срок
12 месяцев
Срок эксплуатации
20-30 лет
