Портовый навигационный знак ЗН СНО П

• Описание

  ЗН СНО П — портовый навигационный знак, который используется в качестве опознавательного ориентира для судов, находящихся на акватории порта и на подходах к нему.

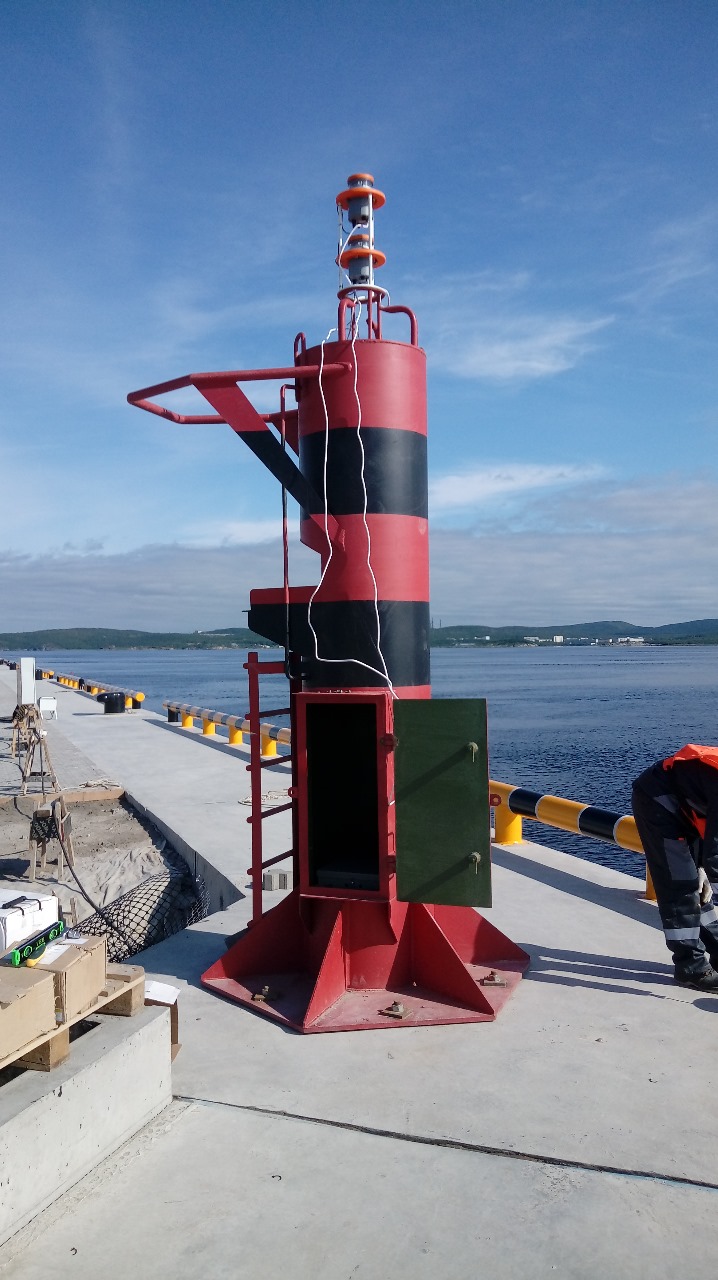

  Конструкция: стальная цилиндрическая колонна, в нижней части которой предусмотрено помещение для электрического оборудования и автономных источников питания. Наверху знака установлена площадка с леерным ограждением, подфонарным столиком, маячным фонарём кругового действия и молниеприёмником.

  Варианты высоты: 3, 5 и 7 метров.

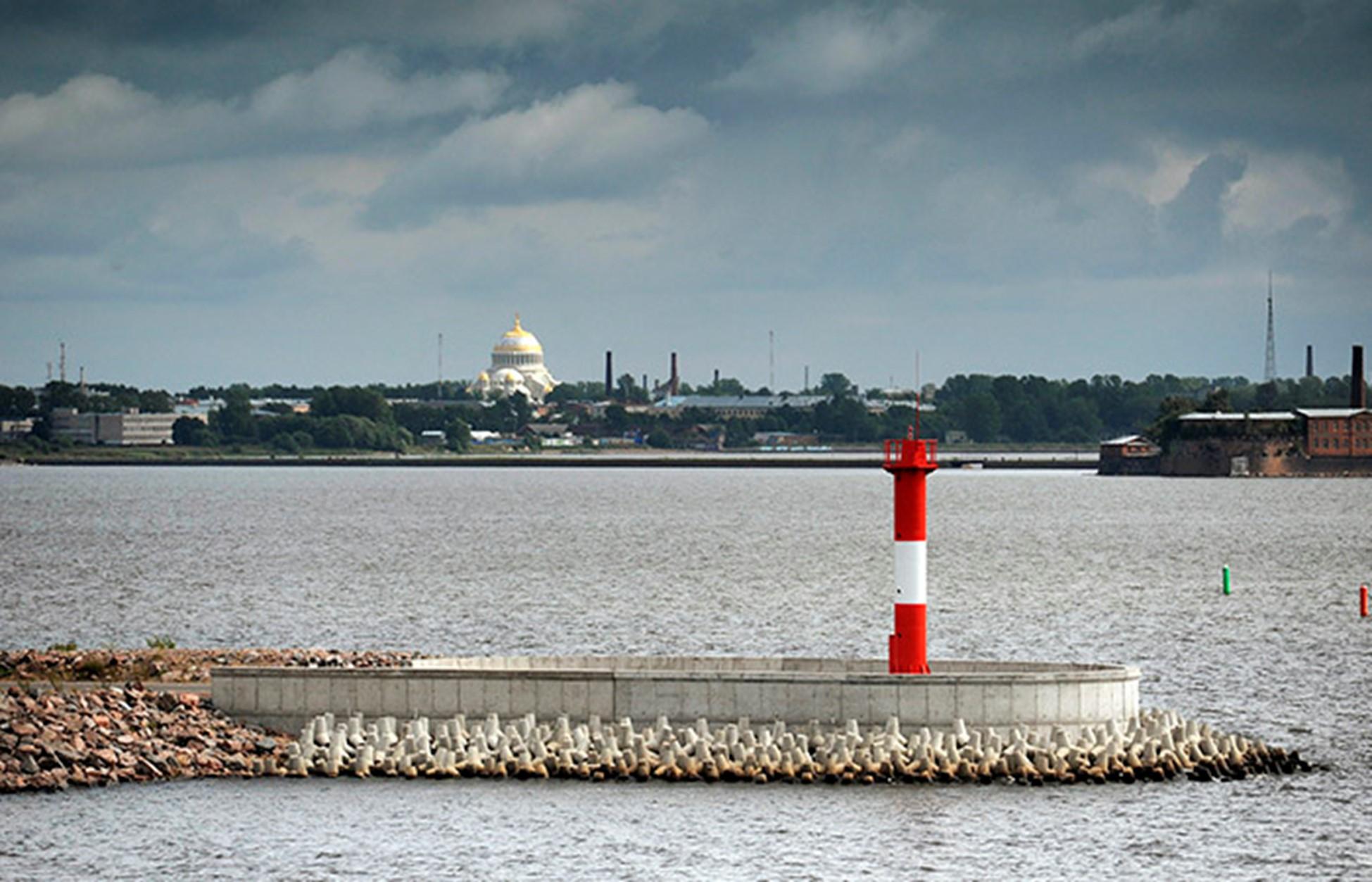

  Места установки: молы, дамбы, пирсы и другие портовые гидротехнические сооружения.

  Окраска: знаки окрашиваются красками ярких цветов в зависимости от фона местности, на которую они проецируются.

  Некоторые технические характеристики:

  • дневная дальность видимости опознавательного знака ЗН СНО П3: 4 км;
  • дневная дальность видимости опознавательного знака ЗН СНО П5: 5,05 км;
  • дневная дальность видимости опознавательного знака ЗН СНО П7: 5,6 км.

  Наименование параметра	Условное обозначение
  	П3	П5	П5
  Высота знака, м	3	5	7
  Высота огня от основания знака, м	3,3	5,3	7,3
  Диаметр знака, м	0,63	0,63	0,63
  Дневная дальность видимости опознавательного знака, км	4	5,05	5,6
  Масса знака без электрооборудования, кг	950±3%	1200±3%	1470±3%
  Гарантийный срок, месяцев	12
  Срок эксплуатации, лет	30-45

  •
